S・シールド 実物大重錘衝突実験 落石対策便覧(平成29年12月)に準拠した性能検証

S・シールドは実物大モデルを用いた重錘衝突実験を行っております。
柵型に応じて、50kJ、100kJのエネルギー捕捉機能を保持していることを確認しております。

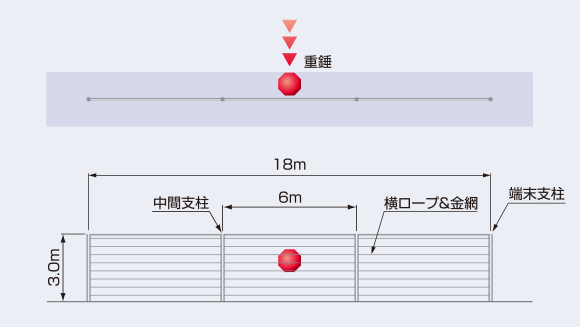

実験概図(100kJ型)
実験概図

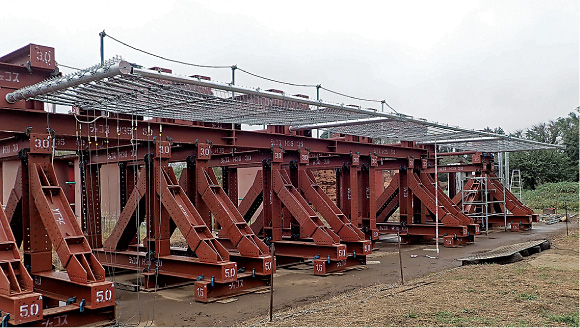

実験風景
実験風景

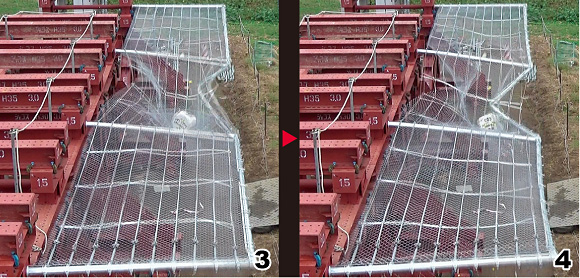

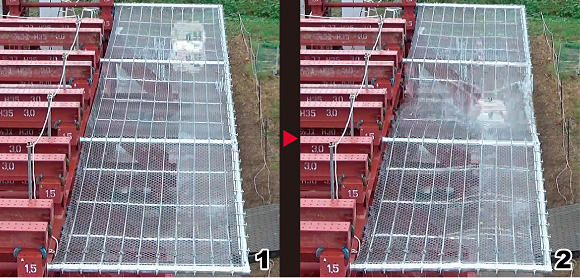

S・シールド 50kJ型

重錘重量: 1.67kN 重錘速度: 25.7m/s 重錘エネルギー: 56kJ

S・シールド 50kJ型

S・シールド 50kJ型

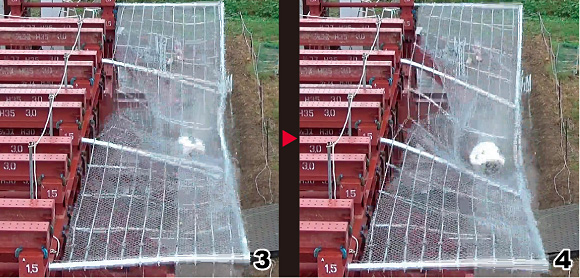

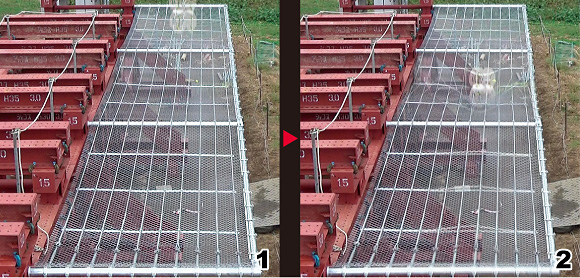

S・シールド 100kJ型

重錘重量: 3.2kN 重錘速度: 25.3m/s 重錘エネルギー: 105kJ

S・シールド 100kJ型

S・シールド 100kJ型
