CCM協会　カーテンネット設計資料

型式は、ひし形金網に5.0φの亜鉛アルミめっきを使用したものをCN-5.0ZA型、4φを使用したものをCN-4.0ZA型とし、亜鉛めっきを使用したものをCN-5.0G型、CN-4.0G型としています。更に、亜鉛めっきにタフコーティッド処理したものをTF型としています。

5.0型で最上段横ロープおよび支柱吊ロープに7×7　30φを使用したものをCN-5.0ZA（G,TF）-30型としています。

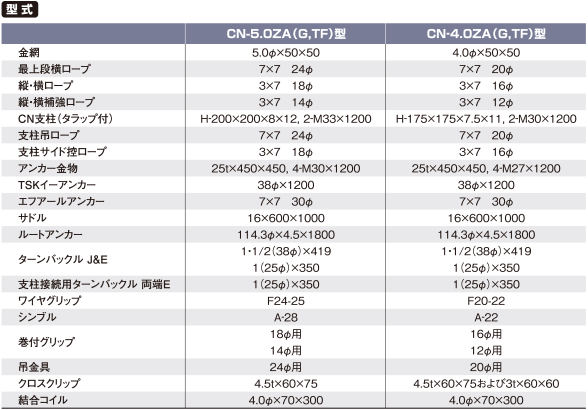

CN-5.0ZA（G,TF）型　CN-4.0ZA（G,TF）型

※部品は全て亜鉛めっきを施しています。標準仕様（ZA）では、めっき付着量の少ない金網、ワイヤロープ、巻付グリップには耐久性に優れた亜鉛・10%アルミ合金めっきを施しています。

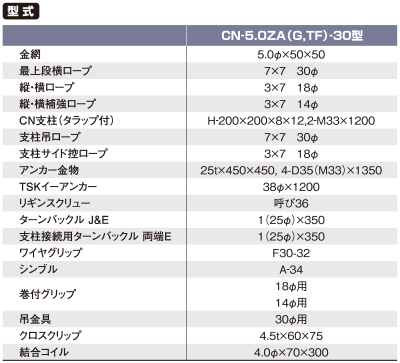

CN-5.0ZA（G,TF）-30型

※部品は全て亜鉛めっきを施しています。標準仕様（ZA）では、めっき付着量の少ない金網、ワイヤロープ、巻付グリップには耐久性に優れた亜鉛・10%アルミ合金めっきを施しています。
