CCM協会　カーテンネットの構造

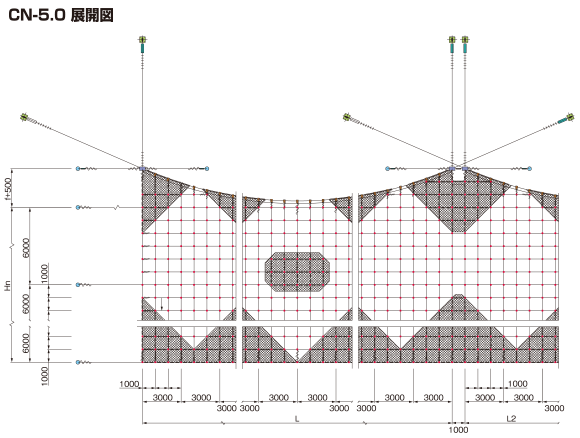

CN-5.0 展開図

CN-5.0 展開図

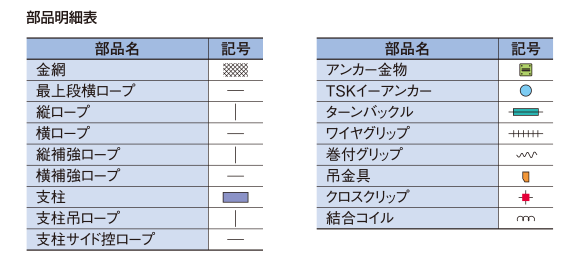

部品明細表

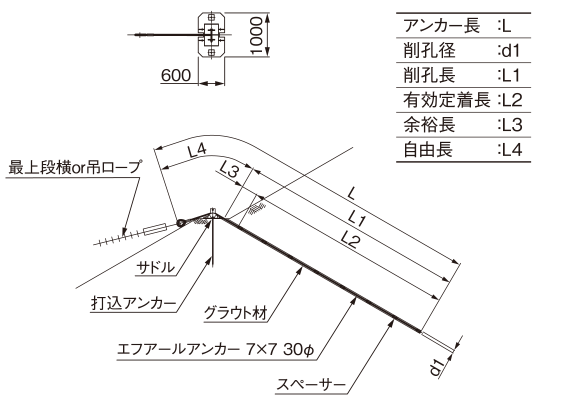

エフアールアンカー

エフアールアンカー

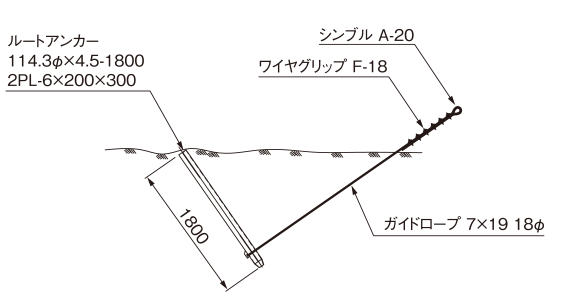

ルートアンカー

ルートアンカー

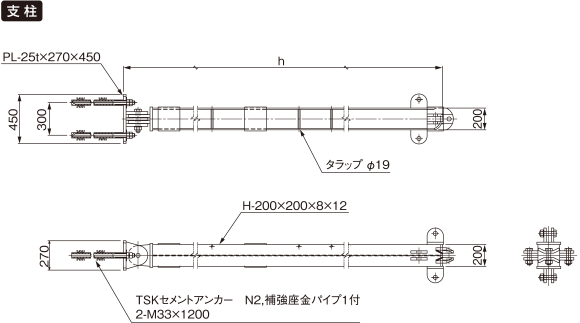

支柱

支柱

支柱

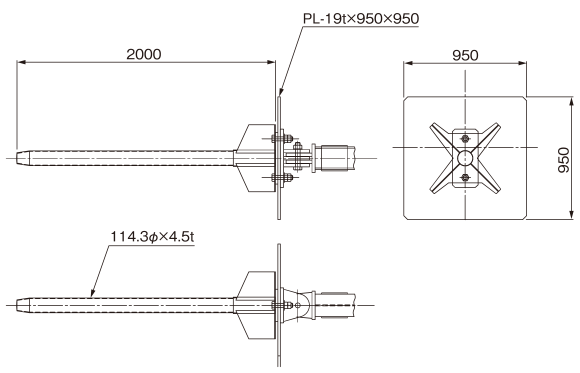

土中用支柱基礎打込式アンカー

土中用支柱基礎打込式アンカー

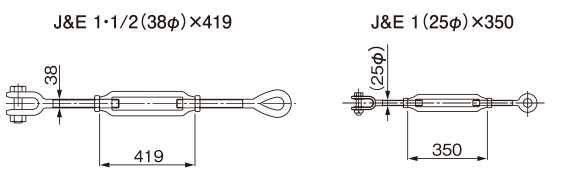

ターンバックル

ターンバックル

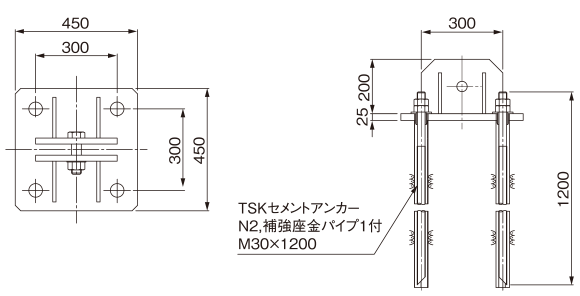

アンカー金物

アンカー金物

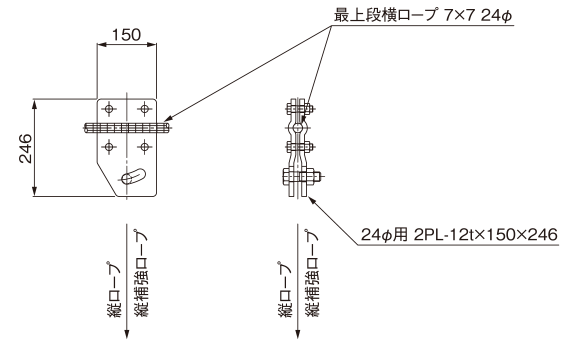

吊金具

吊金具

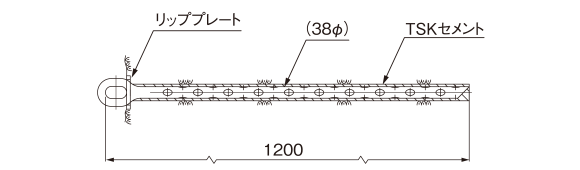

TSKイーアンカー

TSKイーアンカー

カーテンネット設計資料へ
